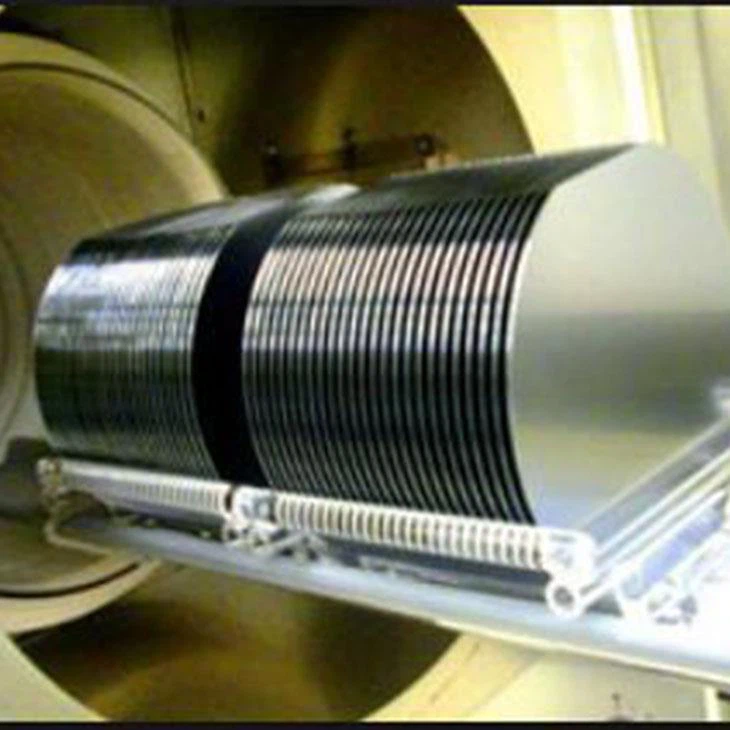

8 tommer (200 mm) wafer

8 tommer (200 mm) wafer
Produkt introduktion:
Stort lager af dobbelt sidepolerede skiver i alle skivediametre, der spænder fra 100 mm til 300 mm . Hvis din specifikation ikke er tilgængelig i vores beholdning, har vi etableret langvarige forhold med adskillige leverandører, der er i stand til brugerdefinerede fremstillingsskiver til at passe til unikke specifikationer . dobbelt sidepoliserede Wafers er tilgængelige i silicon, glas og materiale industri .
Send forespørgsel
Beskrivelse
Tekniske parametre


Produktintroduktion


8 inch(200mm) Polished Wafer DSC01147 730


8 inch(200mm) Polished Wafer DSC01144 730


Materielle egenskaber


Parameter

Karakteristisk

ASTM -kontrolmetode

Type/dopingmiddel

P, bor N, fosfor N, antimon N, arsen

F42

Orienteringer

<100>,   <111>Skær orienteringer pr. Kundens specifikationer

F26

Oxygenindhold

1019 PPMA brugerdefinerede tolerancer pr. Kundens specifikation

F121

Kulstofindhold

< 0.6   ppmA

F123

Resistivitet Ranges- P, Boronn, Phosphorous-N, Antimon-N, Arsenic

0.001 - 50 ohm cm
0.1 - 40 ohm cm
0.005 - 0.025 ohm cm
<0,005 ohm cm

F84


Mekaniske egenskaber


Parameter

Primtal

Monitor/ test a

Prøve

ASTM -metode

Diameter

200 ± 0,2 mm

200 ± 0,2 mm

200 ± 0,5 mm

F613

Tykkelse

725 ± 20 um (standard)

725 ± 25 um (standard) 450 ± 25 um 625 ± 25 um 1000 ± 25 um 1300 ± 25 um 1500 ± 25 um

725 ± 50 um (standard)

F533

TTV

< 5 µm

< 10 µm

< 15 µm

F657

Sløjfe

< 30 µm

< 30 µm

< 50 µm

F657

Svøbe

< 30 µm

< 30 µm

< 50 µm

F657

Kant afrunding

Semi-std

F928

Markering

Kun primær semi-flad, semi-std lejligheder Jeida flad, hak

F26, F671


Overfladekvalitet


Parameter

Primtal

Monitor/ test a

Prøve

ASTM -metode

Kriterier for forside

Overfladetilstand

Kemisk mekanisk poleret

Kemisk mekanisk poleret

Kemisk mekanisk poleret

F523

Overflades ruhed

< 2 A°

< 2 A°

< 2 A°


Contamination,Particles   @ >0.3 µm

= 20

= 20

= 30

F523

Dis, grober, appelsinskal

Ingen

Ingen

Ingen

F523

Så mærker, striationer

Ingen

Ingen

Ingen

F523

Kriterier på bagsiden

Revner, krowsfeet, så mærker, pletter

Ingen

Ingen

Ingen

F523

Overfladetilstand

Kaustisk ætset

F523



Produktbeskrivelse


Perfekt til mikrofluidikapplikationer . til mikroelektronik eller MEMS -applikationer, kontakt os for detaljerede specifikationer .



Microelectronics 'produktlinje inkluderer både enkelt sidepoleret (SSP) og dobbelt sidepoleret (DSP) wafer -underlag . dobbelt sidepolerede skiver typisk påkrævet i halvleder, mems, og andre anvendelser, hvor skiver med tæt kontrollerede fladhedsegenskaber er påkrævet {{{1} er det også nødvendigt

Stort lager af dobbeltsidepolerede skiver i alle skivediametre, der spænder fra 100 mm til 300 mm . Hvis din specifikation ikke er tilgængelig i vores lager, har vi etableret langtidsrelationer med adskillige leverandører, der er i stand til brugerdefinerede fremstillingsskiver til at passe til unikke specifikationer . dobbelt sidepoliserede Wafers er tilgængelige i silicon, glas og materiale industri .

Tilpasset terning og polering er også tilgængelig i henhold til dine krav . er du velkommen til at kontakte os .



Produktfunktioner

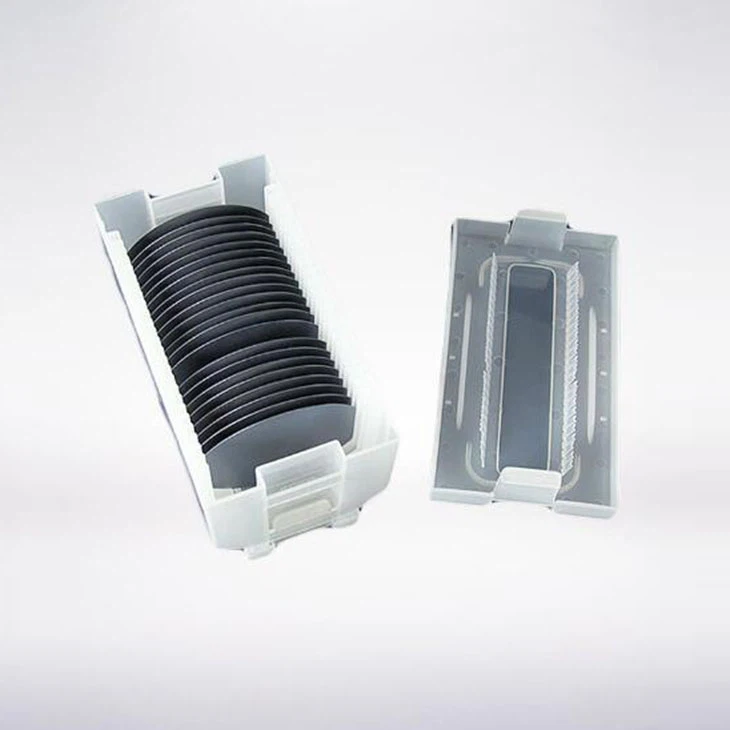

·         8 "P/N Type, poleret siliciumskive (25 stk)

·         Orientering: 200

·         Resistivitet: 0.1 - 40 ohm • cm (det kan variere fra batch til batch)

·         Tykkelse: 725+/-20 um

·         Prime/Monitor/Test Grade
