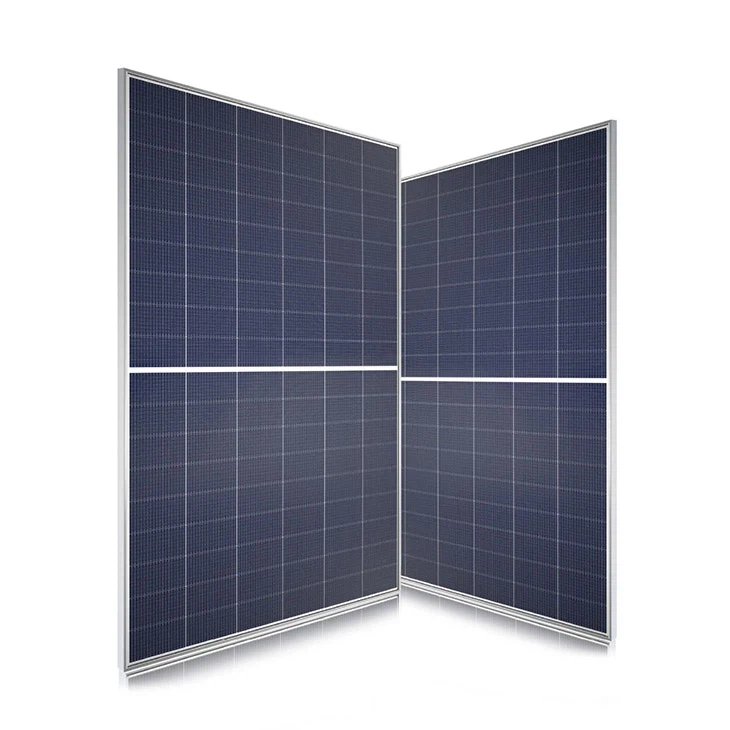

DSHB108 Solarpanel HJT 495W-520W
Bifacial halvcelledobbelt glas solmodul
DSHB108 Solarmodul med høj effektivitet: Maksimer energiudgangen, minimer LCOE
Ingen Bo-binding-Fjern låg til langvarig pålidelighed
Konstrueret med en Bo-fri struktur for fuldstændigt at eliminere lysinduceret nedbrydning (låg), hvilket sikrer langsigtet ydelsesstabilitet og udvidet levetid.
Kryogen laserskæring-reduceret effekttab og mikro-krakning
Avanceret kryogen laserskæring minimerer kantskader, sænker effekttab og reducerer cellefragmentering, hvilket fører til forbedret mekanisk holdbarhed.
Forbedret udnyttelse af lys - mindre forbrug af sølvpasta
Optimeret lysfangst øger fotoelektrisk konvertering, hvilket reducerer brugen af sølvpasta og sænkningsomkostninger markant.
Dopet µ-sio₂ lag-opnå over 26% celleeffektivitet
Inkorporerer doteret mikrosiliciumdioxid (µ-siO₂) for at skubbe celleeffektivitet ud over 26%, hvilket indstiller et nyt benchmark for solcellepræstation.
Avanceret DS -teknologi: Højere celleeffektivitet, højere modulkraft
Gettering + µC-SI-teknologi for maksimal effektivitet
Kombinerer avancerede gettering-processer med mikrokrystallinsk silicium (µC-SI) teknologi for at fjerne urenheder og forbedre cellens ydeevne, hvilket resulterer i højere moduleffekt.
Op til 95% bifacialitet - mere energi fra begge sider
Med en naturligt symmetrisk bifacial struktur, der leverer op til 95% bifacialitet, hvilket øger den bageste sideudbytte i forskellige installationsmiljøer markant.
Pib Edge forsegling - bygget til at modstå barske miljøer
Anvendelse af polyisobutylen (PIB) tætningsmateriale og integrerede coatede rammer, der passerer IEC salt tåge-korrosionstestniveau 8, hvilket sikrer holdbarhed i kyst- og højfuggetilstand.
Ideel til brug af solskala-projekter
DSHB108 er konstrueret til storskala solfarme med:
Lavere saldo af system (BOS) omkostninger
Reducerede nivellerede energiomkostninger (LCOE)
Højere effekt og afkast på investering (ROI)
CERTIFICERING
IEC61215, IEC61730
ISO9001: 2015 kvalitetsstyringssystem
ISO14001: 2015 Environment Management System
ISO45001: 2018 Arbejdsmiljø og sikkerhed
IEC62941: 2019 Terrestrial Photovoltaic (PV) moduler-kvalitet
System til PV -modulfremstilling
Kvalitetssikring
Mekaniske parametre
|
Celle (mm) |
182*105 mono |
| Dimensioner (l*m*h) (mm) | 1960*1134*30 |
| Vægt (kg) | 27.4 |
| Kabel tværsnitsstørrelse (M㎡) | 4 |
| Antal celler og forbindelser | 108(6*18) |
| Antal dioder | 3 |
KVALIFIKATION
| Maks. Systemspænding (V DC) | DC1500V (IEC) |
| Temperaturcyklingområde (grad) | -40~+85 |
| Maks. Series sikringsvurdering (a) | 20 |
| Maks. Omvendt strøm (a) | 20 |
| Maks. Vindbelastning / max. Snebelastning (PA) | 2400 / 5400 |
| Hot spot rate | 100% gratis |
| Stikstype | MC4 -kompatibel |
| Brandvurdering | Klasse II |
| Koblingsboks og forbindelsesbeskyttelsesgrad | IP68 |
| Bifacial faktor (%) | 90±5 |
Elektriske parametre
| DSHB108-495 | DSHB108-500 | DSHB108-505 | DSHB108-510 | DSHB108-515 | DSHB108-520 | ||
|---|---|---|---|---|---|---|---|
|
STC AM1.5, 1000W/㎡ Celletemperatur 25 grader |
Maks. Power AT STC (PMPP/W) | 495 | 500 | 505 | 510 | 515 | 520 |
| Maks. Strømspænding (VMP/V) | 34.05 | 34.16 | 34.27 | 34.38 | 34.49 | 34.60 | |
| Maks. Strømstrøm (IMP/A) | 14.54 | 14.64 | 14.74 | 14.84 | 14.94 | 15.40 | |
| Åben kredsløbsspænding (VOC/V) | 40.65 | 40.76 | 40.87 | 40.98 | 41.09 | 41.20 | |
| Kortslutningsstrøm (ISC/A) | 15.37 | 15.48 | 15.59 | 15.70 | 15.81 | 15.92 | |
| Moduleffektivitet (%) | 22.3 |
22.5 |
22.7 | 22.9 | 23.2 | 23.4 | |
|
Noct AM1.5, 800W/㎡, Omgivelsestemperatur 20 grad, Vindhastighed 1m/s |
Maks. Power at Noct (PMPP/W) | 377 | 381 | 385 | 389 |
393 |
397 |
| Maks. Strømspænding (VMP/V) | 32.53 | 32.63 | 32.73 | 32.83 | 32.93 | 33.03 | |
| Maks. Strømstrøm (IMP/A) | 11.62 | 11.70 | 11.78 | 11.86 | 11.94 | 12.02 | |
| Åben kredsløbsspænding (VOC/V) | 38.80 | 38.90 | 39.01 | 39.11 | 39.22 | 39.32 | |
| Kortslutningsstrøm (ISC/A) | 12.28 | 12.37 | 12.46 | 12.55 | 12.64 | 12.72 | |
|
BSTC AM1.5, 800W/㎡, 135W/㎡, 25 grader |
Maks. Power AT BSTC (PMPP/W) | 555 | 560 | 566 | 571 | 577 | 583 |
| Maks. Strømspænding (VMP/V) | 34.17 | 34.28 | 34.39 | 34.50 | 34.61 | 34.72 | |
| Maks. Strømstrøm (IMP/A) | 16.25 | 16.36 | 16.47 | 16.58 | 16.80 | 16.80 | |
| Åben kredsløbsspænding (VOC/V) | 40.79 | 40.90 | 41.01 | 41.12 | 41.23 | 41.34 | |
| Kortslutningsstrøm (ISC/A) | 17.24 | 17.36 | 17.48 | 17.61 | 17.73 | 17.85 | |
Pakningskonfiguration
| Container (høj terning) | |
|---|---|
| Moduler pr. Palle | 36 |
| Paller pr. Container | 24 |
| Moduler pr. Container | 864 |
Temperaturkoefficienter
| Temperaturkoefficient spænding (VOC) | -0,22 %/ grad |
| Temperaturkoefficientstrøm (ISC) | 0,04 %/ grad |
| Temperaturkoefficientkraft (PM) | -0,24 %/ grad |
IV -kurve
