【Produkt introduktion】 | |
Celle | Mono 156,75mmx31,2mm solcelle med høj effektivitet |
Antal celler | 408（34×12） |
Nominel maksimal effekt (Pmax) | 405W |
Samledåse | IP67 |
Maksimal systemspænding | 1000V / 1500V DC (IEC) |
Driftstemperatur | -40℃～+85℃ |
Dimensioner | 1941mm × 1048mm × 40mm |
Vægt | 23 kg ± 3% |
【Produkt beskrivelse】

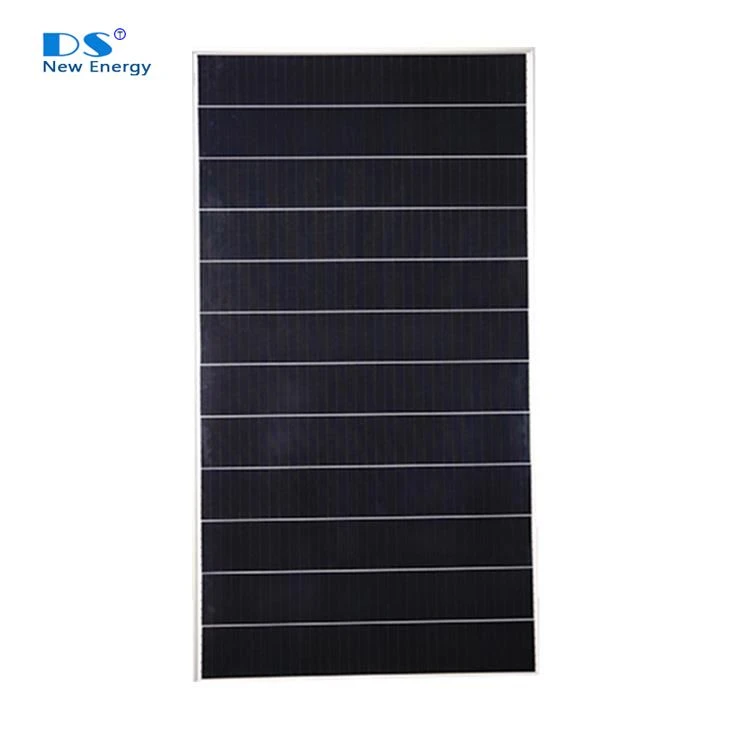

1/5 eller 1/6 af standardceller Mono Solar Panel.
Generelt er solmoduler designet således, at individuelle solceller er forbundet i serie og lamineret bag et hærdet sikkerhedsglas med høj transmittans.
Et solcellepanel med overlappende teknologi, der er overhovedet, inkluderer en flerhed af solceller, der er elektrisk forbundet med hinanden i en streng langs en strengretning. Hver af solcellerne består af solcellestrimler, der er shingled i forhold til hinanden i en rullende retning. Hængselretningen er vinkelret på strengretningen.
Elektrisk sammenkoblingsorgan mellem PV-celler inde i PV-modulet, f.eks. Serieforbindelse af PV-celler, der er specielt tilpasset til serie- eller parallelforbindelse af solceller i et modul, hvor forbindelsesorganet har en bestemt form.
Nøglefunktioner
• Genererer 15% mere strøm og højere ROI i løbet af projektets levetid
• Reduceret system-BIM og installationsomkostninger med op til 10%
• Dramatisk reduceret hot spot-effekt
• Bedre ydeevne, når der er ekstern skygge
• Forbedret pålidelighed og holdbarhed
1 VIGTIGSTE FUNKTIONER
2 MEKANISKE DIAGRAMER
3 ELEKTRISKE PARAMETRE ved STC
Nominel maksimal effekt (Pmax) [W] | 390 | 395 | 400 | 405 |
Åben kredsløbsspænding (Voc) [V] | 44.71 | 44.91 | 45.12 | 45.32 |
Maksimal spænding (Vmp) [V] | 36.80 | 37.01 | 37.21 | 37.41 |
Kortslutningsstrøm (Isc) [A] | 11.16 | 11.24 | 11.33 | 11.41 |
Maksimal effektstrøm (imp) [A] | 10.60 | 10.67 | 10.75 | 10.82 |
Modul effektivitet [%] | 19.17 | 19.42 | 19.66 | 19.91 |
Strømtolerance | 0~+5W | |||
Temperaturkoefficient for Isc (α_Isc) | 0.05%/℃ | |||
Temperaturkoefficient for Voc (β_Voc) | -0.275%/℃ | |||
Temperaturkoefficient for Pmax (γ_Pmp) | -0.368%/℃ | |||
STC | Bestråling 1000W / m², celletemperatur 25 ℃, AM1.5G | |||
Den fotoelektriske effekt er at konvertere solstrålingsenergi direkte til elektrisk energi. Den grundlæggende enhed til konvertering er solcelle. Solcelle er en halvlederfotodiode. Når sollyset skinner på fotodioden, vil fotodioden ændre sollysens energi til elektrisk energi og generere elektrisk strøm. Når mange celler er forbundet i serie eller parallelt, kan de blive et solcelleanlæg med relativt stor udgangseffekt.
