Globalt har solcelleanlæg vokset i et imponerende tempo. En stor del af væksten er blevet bidraget fra Indien, og med 100GW mål inden 2022 i hånden er Indien på vej til at blive verdens største solnation. Kontinuerlig reduktion af solsystemets priser i forhold til højere netrater resulterer i stigende global efterspørgsel efter solløsninger og fører dermed til dets hurtige vækst. Solen er ubestridelig fremtiden og en førende kilde til vedvarende energi. Solpaneler fungerer bedst, når de modtager skyggefrit sollys i maksimalt antal timer monteret i præcis hældningsvinkel med ansigtet mod syd. Det er her, solpanelmonteringsstrukturer kommer ind i billedet. Et af de største innovationsområder inden for solpanelinstallation involverer monteringssystemet.
Modulmonteringsstrukturer spiller en vigtig rolle i effektiv drift af et solenergisystem, både i forsyningsselskabet og på taget. Mens de fleste af komponenterne i balance af systemet (BOS) som inverter, jævnstrømskabler, koblingsbokse, transformere osv. Let købes fra udstyrsleverandører, reflekteres udførelsen af en EPC-entreprenør hovedsageligt gennem modulmonteringsstrukturer og ledningsstyring .
Disse strukturer hjælper paneler med at hvile komfortabelt, forhindre beskadigelse og endnu vigtigere placere dem i præcis hældningsvinkel for at udnytte maksimal solens energi. Monteringskonstruktioner kan laves til hustage, jordmontering, carports og solsporingsløsninger, som nu har set en masse udvikling med hensyn til vægt, materiale, tilpasningsevne og nem installation. Der har været mange teknologiske innovationer, der har ført til reducerede omkostninger, hurtigere og bedre installation, høj holdbarhed og med forbedret output.
Den seneste installation af solprojekt i Indien har vedtaget forskellige solmonteringsteknologier og -design, der inkluderer strukturer lavet af galvaniseret jern såvel som aluminiumstrukturer. Nogle af projekterne har vedtaget en kombination af stålkonstruktion og aluminiumsstruktur, hvor lodrette ben er lavet af varmgalvaniseret stål, og resten af elementerne er lavet af ekstruderet aluminiumsstruktur. Typisk modulmonteret struktur består af følgende komponenter.
Desuden har faldende omkostninger til modulmonteringsstrukturer været en af de største bidragydere til faldet i projektomkostninger. De er faldet med næsten 60% i de sidste 4-5 år. Fremstillingen af strukturer er et ret konsolideret marked, hvor de fem største virksomheder i Indien kontrollerer 80% af markedsandelen. Disse spillere har en kumulativ kapacitet på 2.300 MW om året. Dette kan virke som et solidt grundlag for fremtidig vækst. Imidlertid er efterspørgslen i Indien cyklisk og drevet af politikker. Rettidig levering af hele 2.300 MW vil allerede være et problem, og lad det være med at tage højde for et 4.000-5.000 MW marked. Omkostningerne til montering af strukturer kan også stige, hvis der er en stigning i kapacitetsforøgelsen. Denne stigning vil dog være kortvarig, da virksomheder kan begynde at købe dele af strukturen fra andre stålproducenter.
Ethvert solsystem er designet til at fungere i 20 til 25 år, så materiale spiller en vigtig rolle i den samlede løsning. Styrken af materialet er defineret af geografi og miljø på det sted, der installeres. Derfor er der et voksende behov for meget holdbare, rustfrie, korrosionsbestandige materialer i branchen. Dette fører til fremkomsten af evolutionære produkter som rustfast stål, der er blevet meget populære på solpanelmarkedet med dets konkurrencedygtige priser og større holdbarhed. Der er flere typer stål afhængigt af dets vægt, styrke og belægning, som involverer forskellige priser. Når man vælger materialet, skal man se på garantien fra virksomheden for maksimalt investeringsafkast. Sandsynligvis det mest konkurrencedygtige marked for solprodukt, monteringssystemer er et vigtigt element i solcellepaneler - de fastgør solpaneler til taget eller jorden. Her går vi gennem de grundlæggende kategorier af tagmonterede solsystemer for at hjælpe nye installatører med at få fat på installationen.
Typer af solarmonstruktioner
Det korrekte og korrekte valg af monteringskonstruktioner til solsystemprojekter er meget vigtigt med hensyn til solpanelernes samlede produktion, effektivitet og levetid. Da det er en kostbar investering, bør valget af monteringssystemer ikke ses bort fra som en mindre overvejelse. Solmoduler skal sikres, monteres og strammes på en meget stabil og holdbar struktur, der beskytter arrayet mod påvirkninger fra vind, hagl, regn, sne og endda mindre jordskælv. De er enten monteret på jorden, på tage eller på stænger. Der er fem basistyper af monteringskonstruktioner, hvoraf fire er typer med fast vinkel og en type med variabel vinkel:
Tagmonterede stativer
Jordmonterede stativer
Top-of-pole monterede stativer
Side-of-pole monterede stativer
Tracking System Mounted Racks

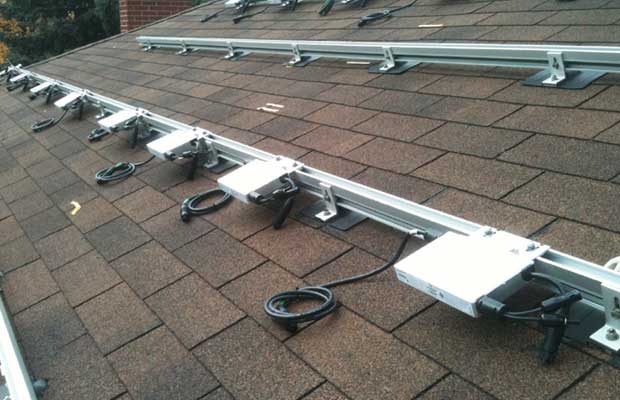

Tagmonterede stativerholder typisk ledningens kørselsafstande mellem solcelleanlægget og batteribanken eller inverteren til et minimum, men kræver tagindtrængninger og løber fare for at forårsage taglækager, og tag skal derfor være tæt forseglet. En anden ulempe ved tagmonterede strukturer kan komme op, hvis tagorienteringen og vinklen ikke er optimal, hvilket spilder masser af potentiel energi, som dit system kan generere. For optimal systemeffektivitet ved hjælp af en tagmonteret struktur skal du sikre dig, at der ikke er skygge fra træer eller andre bygninger i den optimale frie luftstrømsvej på dine solpaneler. Disse består også af designtekniske overvejelser, der inkluderer analyse af seismisk adfærd, test af grænselagstunneltest og UL 2703-certificering til jordforbindelse og limning. Tagbeslag er optimale, når dit hjem eller din bygning har tilstrækkelig plads til alle de solpaneler, du har brug for. De har også mulighed for at være faste eller justerbare og kan også installeres med en solfanger.
Jordbeslag,som du måske gætter, bruges primært til montering af solpaneler på jorden hvor som helst på din ejendom. Hvis dit tag mangler plads til et tagmontering eller er stærkt skyggefuldt af træer eller placering i solens sti, er dette et levedygtigt alternativ. Disse er normalt justerbare, så de kan vippe op eller ned for maksimal solabsorbtion på forskellige tidspunkter i løbet af dagen. . Ulempen er, at jordmonterede strukturer risikerer at blive udsat for hærværk, ophobning af snavs, blade og sne i bunden af arrayet. Derfor anbefales monterede stativer kun til sikre placeringer, fortrinsvis i rene og stabile omgivelser (med få sne eller snavs på jorden).
Pole Mountsbruges til forankring af solpaneler til, du gættede det, poler. Der er to hovedtyper af polmonteringer, "top-of-pole" og "side-of-pole". Førstnævnte tillader solpanelet at sidde oven på en stang, hævet flere meter fra jorden. Sidstnævnte forankrer solpaneler til siden af polerne.Top-of-pole monterede stativerer strukturer, hvor monteringsstænger er fastgjort i jorden og strammet med beton, og solmodulet er monteret på toppen af stolperne. Fordelen er, at den snarere ikke udsættes for hærværk og ophobning af snavs, blade og sne, men ikke er let at rengøre.Side-of-pole monterede stativerbruges normalt til solsystemer, der omfatter et lille antal moduler. De bruges især til fjernbelysningssystemer, der allerede kommer med en stang, hvor de let kan fastgøres til.
Tracking System Mounted Rackskan bruges til alle slags solsporingssystemer såvel som solvandspumpesystemer, hvilket giver maksimal solstråling, der kan bruges til at generere elektricitet. De betaler sig især i varme klimaer. Der er to forskellige typer monterede strukturer til sporingssystemer, der er en-akse og to-akse. En-aksede trackers er designet til at spore solens bevægelse fra øst til vest, mens de to-aksede systemer sporer solens daglige og sæsonbestemte forløb og bruges overvældende med PV-koncentratorsystemer. Solsporere er et automatiseret system, der giver dine paneler mulighed for at spore solens sti hele dagen for optimal soleksponering og opsamling. Mens solsporere dog øger effektiviteten og reducerer manuel vedligeholdelse af dine paneler, bruges de ikke almindeligt på grund af den voldsomme stigning i de samlede omkostninger og tilføjelsen af en anden bevægelig del, der potentielt går i stykker og forårsager problemer for arrayet.

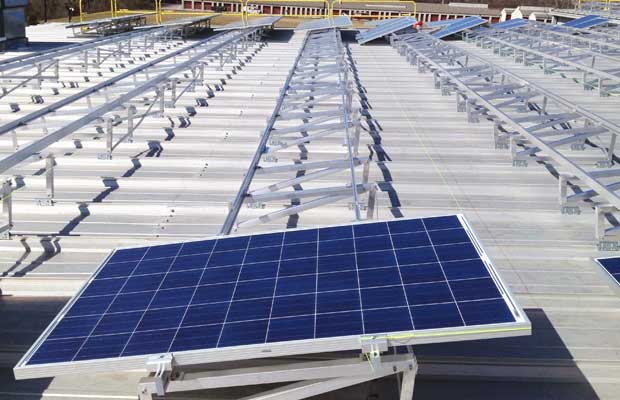

Forskellige typer tagmonteringer
Flush monteringerer den første type tagmontering, som vi dækker. De er en billig og en simpel mulighed, der passer til de fleste tagmonterede solpanelinstallationer. De er generelt ikke justerbare, og som navnet antyder, er de designet til at ligge flugt med tagfladen, som de er monteret på. Solpaneler er generelt sikret ved hjælp af metalklemmer, der holder panelet på plads, hvilket efterlader ca. 2-4 inches mellemrum mellem taget og bunden af panelet. Dette muliggør masser af luftstrøm langs undersiden af panelet, hvilket holder panelet køligt og fungerer ved maksimal effektivitet. Hvis et panel overophedes, falder dets effektivitet, og dets levetid gør det også. Disse beslag er gode til husejere, mindre for forretningsejere. Tagmonteringer har generelt til formål at beskytte dit tag såvel som selve solpanelet. Indbygningsbeslaget reducerer vindbelastningen på solpanelerne. Indbygningsbeslag er ideelle til at reducere dødbelastningen på dit tag, de fungerer til enhver systemtype, er velegnede til områder med høj vind, der er plads til fleksibilitet i panelhældningen og orienteringen, og de giver minimal interferens med tagafløb.
De er dog ikke uden fejl. Afhængigt af den type tag, du har, kan installation af et indbygningsbeslag kræve en tagindtrængning (gennemtrængninger kræves normalt ikke), hvilket øger risikoen for taglækage.
Ballastede monteringerligner flushmounts, men brug vægte til at holde solpanelerne på plads på dit tag. Dette design kan spare arbejdstid og omkostninger, men præsenterer en yderligere udfordring med at få vægtene på taget, hvilket kan være ret betydeligt, når man beskæftiger sig med større systemer. Ballastede beslag kræver ikke tagindtrængninger, er hurtigere og billigere at installere og giver mulighed for en hældning på op til 20 grader for optimal soleksponering. Denne montering øger dog belastningen på dit tag, har lavere effekttæthed og er mindre velegnet til områder med høj vind. De er begrænset af visse forhold på stedet som taghældning og bygningshøjde.
Der er ogsåHybridbeslag,som du sandsynligvis kan gætte, er en kombination af skyllebeslag og ballastmontering. De bruger nogle strukturelle elementer i begge monteringer til at rumme nogle tage, der heller ikke kan understøtte. Hybridbeslag kræver minimal tagindtrængning, kan være hurtige at installere (afhængigt af model) og giver mulighed for brugerdefineret designoptimering baseret på faktorer som bærende og vind. Disse beslag er typisk dyrere og kan tage mere plads på dit tag, hvilket giver mindre plads til dit system.
Taggrundbeslaghar samme design som normale jordbeslag, men er i stand til at "sidde" på dit tag. Afhængigt af den type tag, du har, kan dette være bedre end et indbygningsbeslag. Tagbundsbeslag har evnen til at komme justerbart eller fast for maksimal soleksponering gennem året.
Monteringsstativmateriale
Monteringsreoler kan være lavet af forskellige slags materialer. Glem ikke at spørge din producent om materialet i hans monteringsstrukturer for at undgå forkerte og efterfølgende dyre valg. De fleste producenter af monteringsreoler bruger aluminium. Det er ikke kun lav vægt - og dermed faldende vægttryk på taget, stangen eller sporingssystemet - men også korrosionsbestandigt, stærkt og kompatibelt med solmodulrammer fra mange producenter, der for det meste er lavet af aluminium.
Et andet valg kan være montering af strukturer i rustfrit stål. Selv om stativer i rustfrit stål er meget stærke og modstandsdygtige over for miljøpåvirkninger som hagl, sne, regn osv. Og kan vare i evigheder, er de ikke desto mindre en kostbar investering. Træfremstillede monteringsreoler er billige og nemme at arbejde, men er svage i konsistens og vil sandsynligvis mislykkes hurtigt, især i våde omgivelser. Plastfremstillede monteringsreoler er også billige, men ikke det optimale valg med hensyn til statik og levetid. Som træfremstillede monteringsreoler kan de brænde
eller endda gå i stykker, hvis trykket på solpanelet (f.eks. sne) er for højt. Sidst men ikke mindst er jernfremstillede monteringsreoler også nemme at arbejde og lidt dyrere end træreoler, men bliver hurtigt offer for korrosion og kan ikke anbefales i våde omgivelser.
Strukturel integritet er af største betydning. Ligesom enhver anden komponent i en bygning skal solsystemer være strukturelt sunde og sikre. Talrige problemer kan opstå, hvis systemer er af lav kvalitet eller dårligt installeret. Solindustrien er forpligtet til at bringe bemærkelsesværdige produkter og systemer til de indiske og globale markeder for at forbedre soludviklingen over hele verden. Indgangen til innovative teknologier og produkter i sektoren baner vejen for en renere og grønnere fremtid.
